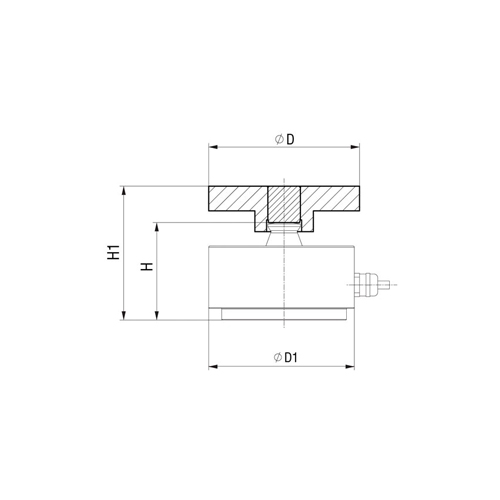

Силопередающее устройство простейшее для установки емкости на датчик М65/ПУ
Сочетание фланца из мягкой стали и закаленного вкладыша позволяет провести качественную установку с минимальными затратами. Применяется при наличии основания и опоры, находящихся в горизонтальной плоскости. Материал - конструкционная или наржавеющая сталь.
Габаритные размеры
|
Обозначение
|
Материал
|
D, мм
|
D1, мм
|
H, мм
|
H1, мм
|
|||
|---|---|---|---|---|---|---|---|---|
|
М65/ПУ
|
конструкционная сталь
|
116
|
116
|
65
|
93
|
|||
|
М65/ПУН
|
нержавеющая сталь
|
116
|
116
|
65
|
93
|
|||
Силопередающее устройство "регулируемая опора" для установки емкости на датчик
В сочетании с регулируемой закладной деталью РП/РПН/РПА/РПАН позволяют производить установку емкости на датчики в сложных условиях – при наклонном фундаменте и опорах разной высоты.
Р: Диаметр резьбы втулки М48.
Материал – конструкционная сталь.
Габаритные размеры
|
Обозначение
|
Материал
|
H, мм
|
D, мм
|
D1, мм
|
M, мм
|
|||
|---|---|---|---|---|---|---|---|---|
|
М65/Р
|
Конструкционная сталь
|
170...190
|
116
|
116
|
M48
|
|||
.jpg)
Габаритные размеры
|
Обозначение
|
Материал
|
М, мм
|
D, мм
|
D1, мм
|
Н, мм
|
|||
|---|---|---|---|---|---|---|---|---|
|
М65/Р1
|
конструкционная сталь
|
М20, М24, М30, М36, М42, М48
|
116
|
116
|
190... 220
|
|||
|
М65/РK
|
нержавеющая сталь
|
М20, М24, М30, М36, М42, М48
|
116
|
116
|
190... 220
|
|||
Габаритные размеры
|
Обозначение
|
Материал
|
A, мм
|
B, мм
|
Н, мм
|
D1, мм
|
М, мм | ||||
|---|---|---|---|---|---|---|---|---|---|---|
|
М65/Р2
|
конструкционная сталь
|
200
|
не менее 15
|
210... 260
|
116
|
М56х3 |
||||
Габаритные размеры
|
Обозначение
|
Материал
|
М, мм
|
D, мм
|
D1, мм
|
H, мм
|
|||
|---|---|---|---|---|---|---|---|---|
|
М50/РK1
|
нержавеющая сталь
|
М20, М24, М30, М42, М48
|
116
|
116
|
180...220
|
|||

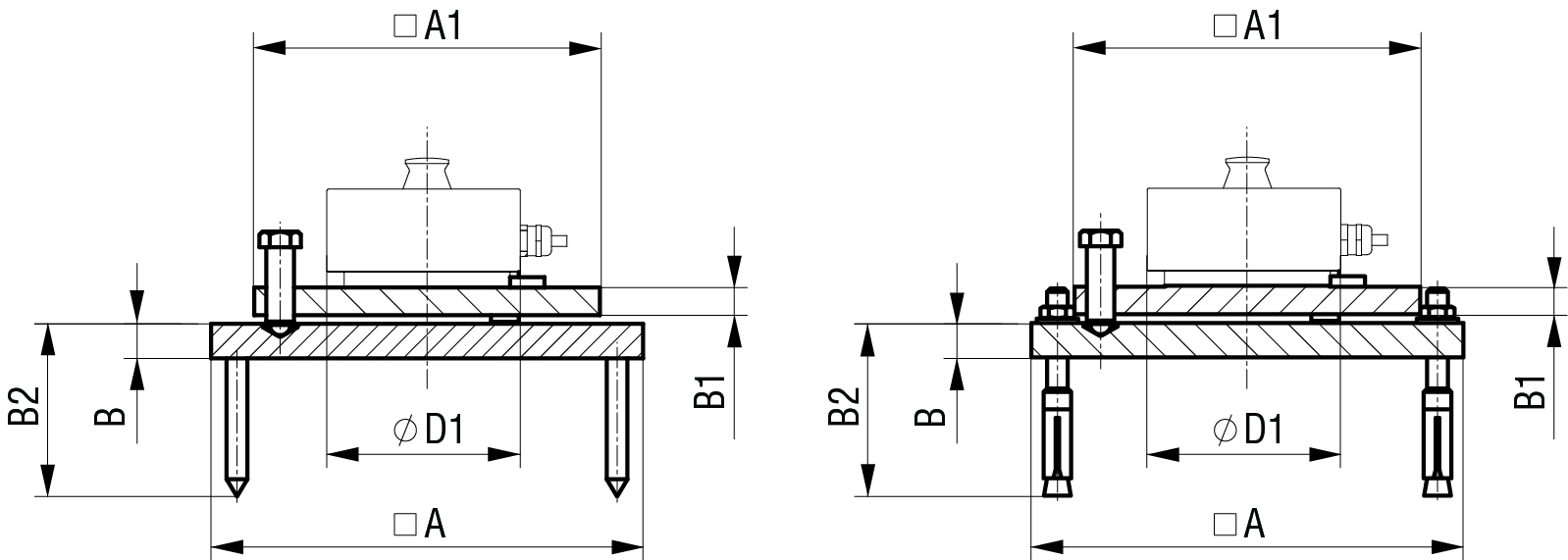

Регулируемая опорная закладная деталь с упорами и гвоздями (анкерами) для установки емкости на датчики
Позволяет производить установку емкости на датчик при наклонном фундаменте. Может применяться совместно с регулируемой опорой РК/Р1/Р2/РК1
Габаритные размеры
|
Обозначение
|
Материал
|
А, мм
|
А1, мм
|
В, мм
|
В1, мм
|
В2, мм | D1, мм | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
РП, РПН
|
конструкционная сталь
|
250
|
200
|
20
|
не менее 16
|
100 |
116 |
|||||
|
РПА, РПАН
|
нержавеющая сталь
|
|||||||||||
Силопередающее устройство "Ванька - встанька" для автомобильных весов и их модернизации
Позволяет использовать датчик с плоским основанием как самоустанавливающийся. Снабжено защитным кожухом. Применяется для сборке автомобильных весов
|
Обозначение
|
Н, мм
|
Н1, мм
|
Н2, мм
|
Н3, мм
|
D, мм |
D1, мм |
М, мм |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
М65/ВС
|
236
|
42
|
60
|
288
|
116 |
128 |
М27х2 |
||||||
|
Обозначение
|
Н, мм
|
Н1, мм
|
Н2, мм
|
Н3, мм
|
D, мм |
D1, мм |
М, мм |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
М65/ВM
|
241
|
47
|
60
|
-
|
116 |
128 |
- |
||||||
